자석 극성 검출 Linear 센서 회로

센서: WSH202

Datasheet: http://www.winson.com.tw/Data%20Sheet/WSH202.pdf



• 극성별로 전압 출력이 2개 있음
• 5V 공급시 소비전류 3mA
• 12V 공급시 소비전류 5mA

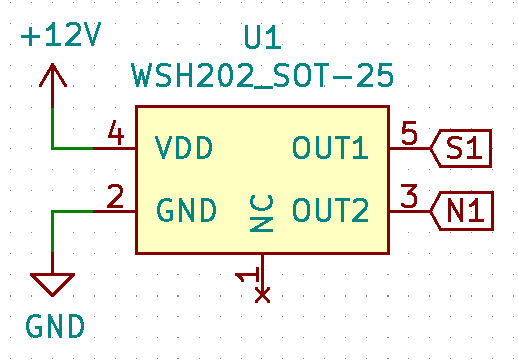

최대 12V 전원을 공급하고 자석을 가까이 대면 전압 출력이 나옵니다.

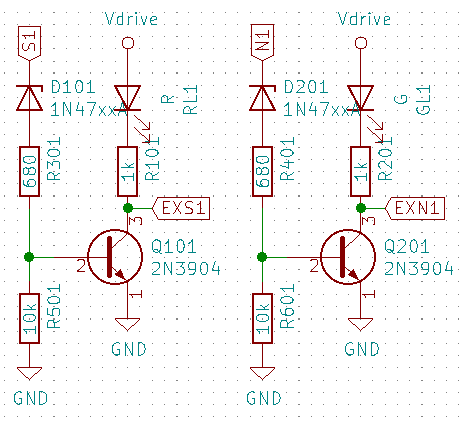

0G일 때 50% 전압이 출력되므로 6V가 나옵니다. 6.8V 제너 다이오드를 연결하여 스위칭 회로를 만듭니다.

S극을 가까이 대면 OUT1 전압이 올라가고 OUT2 전압은 내려갑니다.

N극을 가까이 대면 OUT1 전압이 내려가고 OUT2 전압은 올라갑니다.

※ SOT 타입은 센서 방향이 밑면입니다. 윗면에서 N극을 대면 S극으로 인식합니다.
