(STL) 3D 프린터 기계 부품 재설계

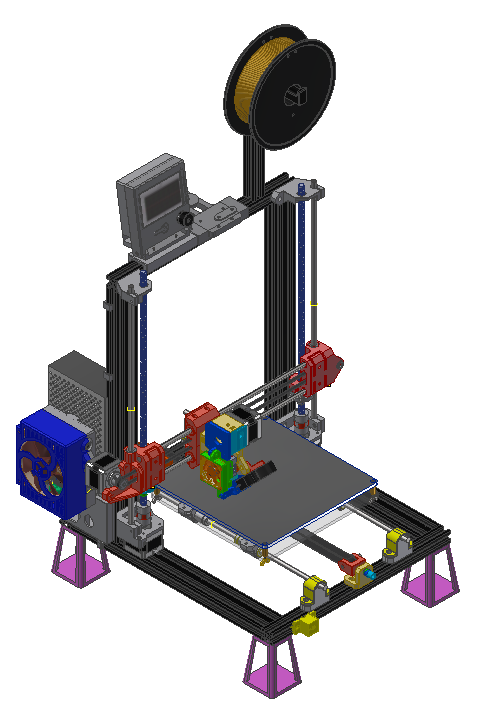

C사 3D 프린터를 개조하여 사용할 수 있도록, 출력 가능한 3D 부품을 새로 설계 하였습니다.

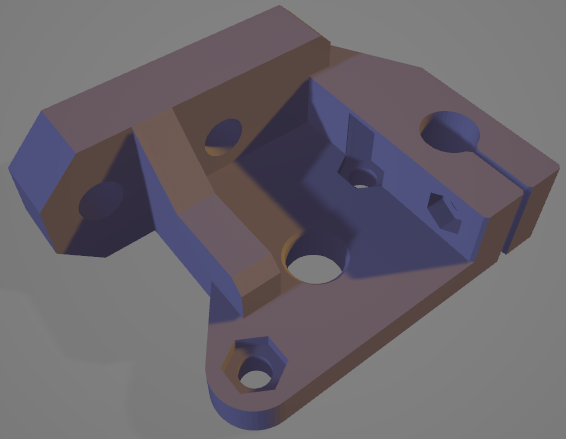

Y 베어링 블록

원 볼트 장력 조절 방식

Z축 안정화

Z축 동기화를 위한 상단 베어링 고정 부품. Z축 와블 방지 세트 사용 필수.

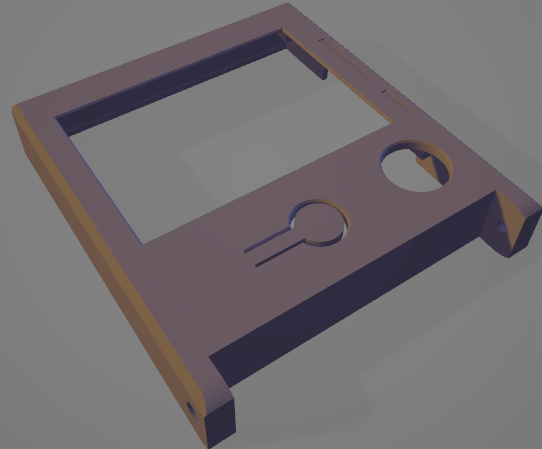

디스플레이 커버

각도 조절이되는 브래킷의 프로토 타입



바닥 받침

바닥 청소가 쉽도록 띄워주는 받침.

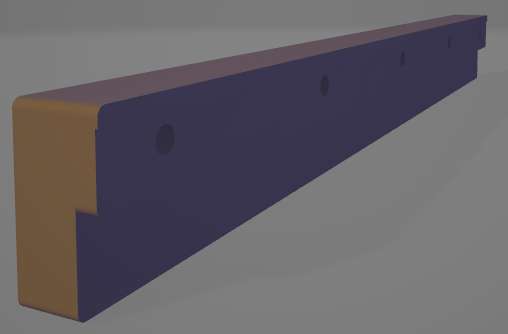

베드 고정

안착 불량의 원인인 베드 휨 현상을 방지하는 가이드 블록.

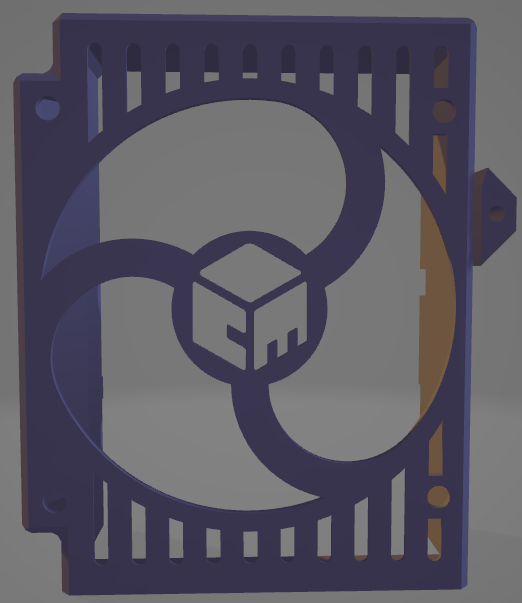

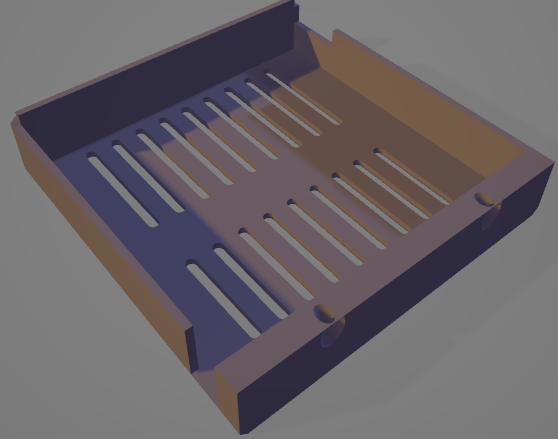

파워 커버

녹투아 저소음 팬을 장착할 수 있는 메인보드 박스 커버

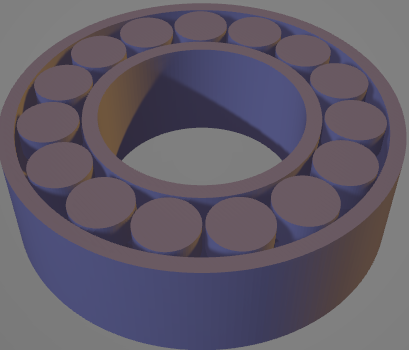

필라멘트 거치대 베어링

필라멘트 공급을 원활하게 해주는 베어링

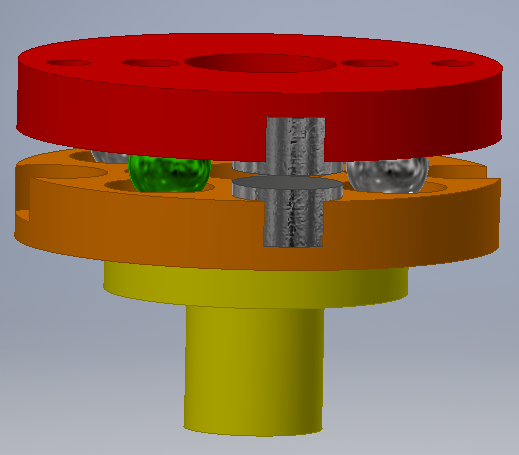

자석+BB탄 Z축 와블 방지 셋트

불량 리드 스크류의 진동 문제점을 해결해주는 필수 개조 모듈.

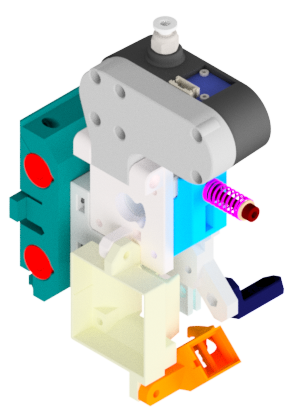

익스트루더 스마트 센서 브라켓

필라멘트 공급 상태를 알려주는 센서를 장착할 수 있는 브래킷



GitHub

위 자료는 깃허브에서 내려받을 수 있습니다.

https://github.com/DevAnyKR/CreMaker_TuneUp
